回轉支承編號方法
1.無齒式單排式回轉支承由相同滾道中主直徑的外齒式內圈和內齒式外圈組成,其堵塞與油孔布置在外圈上.
2.交叉滾柱式回轉支承其滾道中心直徑系列與單排式回轉支承滾道中心直徑系列完全一致,但同一滾道中心直徑的交叉滾柱回轉支承和單排球式回轉支承的滾動體直徑不同,對應如下:
| Q系列鋼球直徑 | 20 | 25 | 32 | 40 | 50 | 60 |
| Ball dia.OFQ type | ||||||
| J系列圓柱滾子直徑 | 14 | 18 | 22 | 28 | 36 | 45 |
| Roller dia.Od J type |

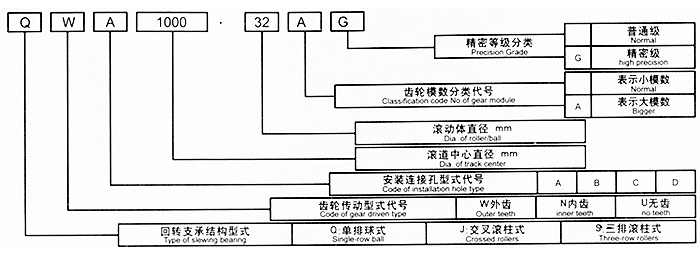

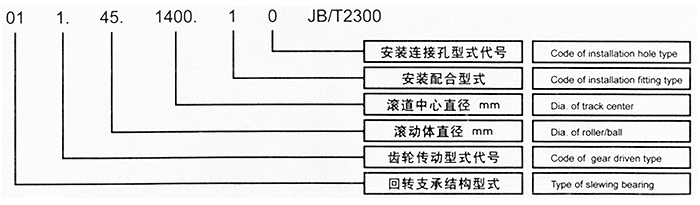

標準回轉支承編號方法:
