回轉支承系列

單排交叉滾柱式回轉支承(11系列)

發布日期：2017-10-31 瀏覽次數：7226

無齒式外齒式內齒式

產品簡介：

單排交叉滾柱式回轉支承由兩個座圈組成，結構緊湊、制造精度高、裝配間隙小，對安裝精度要求高，滾柱為1:1交叉排列，能同時承受軸向力，傾翻力矩和較大的徑向力，被廣泛用于起重運輸、工程機械和軍工產品上。

產品參數：

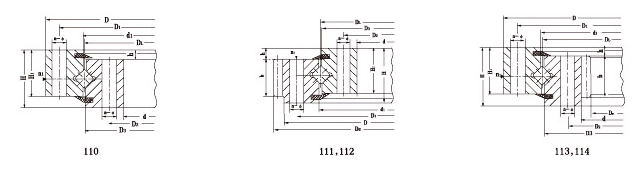

型號 number	基本型號 Basic type			外形尺寸 Configuration			安裝尺寸 Mounting size				結構尺寸 Structural size				齒輪參數 Gear Data				外齒參數Gear Data		內齒參數 Int Gear		齒輪圓周力 Tooth lood		參考重量 Rete rence weight
	無齒式 Toothless DL mm	外齒式 Ext Toothing DL mm	內齒式 Int Toothing Dl mm	D mm	d mm	H mm	D1 mm	D2 mm	n mm	φ mm	n1 mm	D3 mm	d1 mm	H1 mm	h mm	b mm	x mm	m mm	De mm	Z	De mm	Z	正火Z 10⁴N	調質 T 10⁴N	kg
1	110.25.500	111.25.500	113.25.500	602	398	75	566	434	20	18	4	498	502	65	10	60	+0.5	5	629	123	367	74	3.7	5.2	80
		112.25.500	114.25.500															6	628.8	102	368.4	62	4.5	6.2
2	110.25.560	111.25.560	113.25.560	662	458	75	626	494	20	18	4	558	562	65	10	60	+0.5	5	689	135	427	86	3.7	5.2	90
		112.25.560	114.25.560															6	688.8	112	428.4	72	4.5	6.2
3	110.25.630	111.25.630	113.25.630	732	528	75	696	564	24	18	4	628	632	65	10	60	+0.5	6	772.8	126	494.4	83	4.5	6.2	100
		112.25.630	114.25.630															8	744.4	94	491.2	62	6.0	8.3
4	110.25.710	111.25.710	113.25.710	812	608	75	776	644	24	18	4	708	712	65	10	60	+0.5	6	850.8	139	572.4	96	4.5	6.2	110
		112.25.710	114.25.710															8	854.4	104	571.2	72	6.0	8.3
5	110.28.800	111.28.800	113.28.800	922	678	82	878	722	30	22	6	798	802	72	10	65	+0.5	8	966.4	118	635.2	80	6.5	9.1	170
		112.28.800	114.28.800															10	968	94	634	64	8.1	11.4
6	110.28.900	111.28.900	113.28.900	1022	778	82	978	822	30	22	6	898	902	72	10	65	+0.5	8	1062.4	130	739.2	93	6.5	9.1	190
		112.28.900	114.28.900															10	1068	1004	734	74	8.1	11.4
7	110.28.1000	111.28.1000	113.28.1000	1122	878	82	1078	922	36	22	6	998	1002	72	10	65	+0.5	10	1188	116	824	83	8.1	11.4	210
		112.28.1000	114.28.1000															12	1185.6	93	820.8	69	9.7	13.6
8	110.28.1120	111.28.1120	113.28.1120	1242	998	82	1198	1042	36	22	6	1118	1122	72	10	65	+0.5	10	1298	127	944	95	8.1	11.4	230
		112.28.1120	114.28.1120															12	1305.6	106	940.8	79	9.7	13.6
9	110.32.1250	111.32.1250	113.32.1250	1390	1110	91	1337	1163	40	26	5	1248	1252	81	10	75	+0.5	12	1449.6	118	1048.8	88	11.3	15.7	350
		112.32.1250	114.32.1250															14	1453.2	101	1041.6	75	13.2	18.2
10	110.32.1400	111.32.1400	113.32.1400	1540	1260	91	1487	1313	40	26	5	1398	1402	81	10	75	+0.5	12	1605.6	131	1192.8	100	11.3	15.7	4000
		112.32.1400	114.32.1400															14	1607.2	112	1195.6	86	13.2	18.2
11	110.32.1600	111.32.1600	113.32.1600	1740	1460	91	1687	1531	45	26	5	1598	1602	81	10	75	+0.5	14	1817.2	127	1391.6	1000	13.2	18.2	440
		112.32.1600	114.32.1600															16	1820.8	111	1382.4	87	15.1	22.4
12	110.65.1800	111.65.1800	113.65.1800	1940	1660	91	1887	1713	45	26	5	1798	1802	81	10	75	+0.5	14	2013.2	141	1573.6	113	13.2	18.2	500
		112.65.1800	114.65.1800															16	2012.8	123	1574.4	99	15.1	22.4
13	110.40.2000	111.40.20000	113.40.20000	2178	1825	112	2110	1891	48	33	8	1997	2003	100	10	90	+0.5	16	2268.8	139	1734.4	109	18.1	25.0	900
		112.40.20000	114.40.20000															18	2264.4	123	1735.2	97	20.3	28.1
14	110.40.2240	111.40.2240	113.40.2240	2418	2065	112	2350	2431	48	33	8	2237	2243	100	12	90	+0.5	16	2492.8	153	1990.4	125	18.1	25.0	1000
		112.40.2240	114.40.2240															18	2498.4	136	1987.2	111	13.2	28.1
15	110.40.2500	111.40.2500	113.40.2500	2678	2325	112	2610	2391	56	33	8	2497	2503	100	12	90	+0.5	18	2768.4	151	2239.2	125	20.3	28.1	1100
		112.40.2500	114.40.2500															20	2776	136	2228	112	22.6	31.3
16	110.40.2800	111.40.2800	113.40.2800	2978	2625	112	2910	2691	56	33	8	2797	2803	100	12	90	+0.5	18	3074.4	168	2527.2	141	20.3	28.1	1250
		112.40.2800	114.40.2800															20	3076	151	2528	127	22.6	31.3
17	110.50.3150	111.50.3150	113.50.3150	3376	2922	134	3286	3014	56	45	8	3147	3153	122	12	110	+0.5	20	3476	171	2828	142	27.6	38.3	2150
		112.50.3150	114.50.3150															22	3471.6	155	2824.8	129	30.4	42.1
18	110.50.3550	111.50.3550	113.50.3550	3776	3322	134	3686	3414	56	45	8	3547	3553	122	12	110	+0.5	20	3876	191	3228	162	27.6	38.3	2470
		112.50.3550	114.50.3550															22	3889.6	174	3220.8	147	30.4	42.1
19	110.50.4000	111.50.4000	113.50.4000	4226	3772	134	4136	3864	60	45	10	3997	4003	122	12	110	+0.5	22	4329.6	194	3660.8	167	30.4	42.1	2800
		112.50.4000	114.50.4000															25	4345	171	3660	147	34.5	47.8
20	110.50.4500	111.50.4500	113.50.4500	4726	4272	134	4636	4364	60	45	10	4497	4503	122	12	110	+0.5	22	4835.6	217	4166.8	190	30.4	42.1	3100
		112.50.4500	114.50.4500															25	4845	191	4160	167	34.5	47.8

注：1、n1為潤滑油孔數，均布：油杯M10×1 GB1152-1153-79

2、安裝孔n-￠可改用螺孔；寬度b可改為H-h。

3、表內齒輪圓周力為最大圓周力，額定圓周力取其1/2

4、外齒修頂系數0.1，內齒修頂系數為0.2。

上一篇：進口挖掘機用回轉支承
下一篇：三排柱式回轉支承(S系列)
